A Estaca Hélice Contínua Monitorada é um tipo de fundação profunda em concreto

moldado in loco, amplamente utilizada em obras de pequeno, médio e grande porte,

especialmente em áreas urbanas e terrenos com nível d’água elevado. Sua principal

característica é a ausência de vibrações, o que garante segurança para edificações

vizinhas e maior controle executivo.

Com alta produtividade média de até 20 estacas por dia, dependendo do diâmetro e da

profundidade, esse método permite execução rápida, precisa e finalizada diretamente na

cota real de arrasamento, reduzindo retrabalhos e otimizando o cronograma da obra.

O que é a Estaca Hélice Contínua?

Introduzida no Brasil na década de 1990, a estaca hélice contínua é executada por meio da

perfuração do solo com um trado helicoidal contínuo, acoplado a uma haste tubular

vazada. Na extremidade inferior do conjunto existe uma tampa metálica, responsável por

impedir a entrada de solo ou água durante a perfuração.

Ao atingir a profundidade definida em projeto, inicia-se a concretagem, realizada pelo

interior da haste tubular. A pressão do concreto expulsa a tampa metálica e o

preenchimento do fuste ocorre simultaneamente à retirada do trado, sem rotação,

garantindo a integridade da estaca.

Esse método é indicado após sondagem do solo e dimensionamento estrutural realizado

por engenheiro responsável, sendo especialmente eficiente em solos com presença de

lençol freático.

Etapas de execução

Perfuração

A perfuração é feita de forma contínua, por rotação, até a cota prevista em projeto. Em
condições especiais, podem ser utilizados prolongadores, desde que o solo se mantenha
estável.

Concretagem

Utiliza-se concreto bombeável, injetado pela haste central do trado simultaneamente à sua
retirada. A concretagem é contínua e executada até a superfície do terreno, assegurando

homogeneidade e qualidade do fuste.

Armação

A armadura é introduzida após a concretagem, característica própria desse tipo de estaca.
A instalação é feita com controle rigoroso para garantir o posicionamento correto.

Controle e Monitoramento

Toda a execução é acompanhada por monitoramento eletrônico, com registros

automáticos de:

• Profundidade da estaca
• Torque aplicado
• Velocidade de rotação e avanço
• Pressão e volume de concreto
• Velocidade de extração do trado
• Prumo e nivelamento do equipamento

Esses dados são consolidados em fichas de controle diárias, garantindo rastreabilidade,

qualidade e conformidade com o projeto.

Principais vantagens da Estaca Hélice Contínua

 Preservação da Integridade Estrutural (Ausência de Vibrações)

A hélice contínua é introduzida por rotação. Isso elimina a propagação de ondas vibratórias no solo, tornando-a a escolha ideal para centros urbanos densos, obras próximas a edificações antigas, monumentos históricos ou estruturas vizinhas com patologias pré-existentes.

Conforto Acústico e Sustentabilidade

A operação do equipamento de perfuração gera baixos índices de poluição sonora — geralmente inferiores a 80 dB. Essa característica permite que a obra ocorra em conformidade com legislações ambientais rigorosas, sendo amplamente indicada para:

• Entornos de hospitais e clínicas;

• Zonas escolares e acadêmicas;

• Condomínios residenciais com restrições de ruído.

Versatilidade de Projeto e Solo

O método permite a execução de estacas com diâmetros variados (comumente de 25 cm a 100 cm), alcançando profundidades consideráveis (muitas vezes superiores a 25 metros). Além disso, a hélice contínua atravessa com facilidade camadas de solos de diferentes resistências, inclusive abaixo do nível do lençol freático, sem risco de desconfinamento das paredes do furo.

Alta Produtividade e Otimização de Cronograma

A rapidez é um dos maiores trunfos da EHC. A perfuração e a concretagem (feita através do núcleo central do trado conforme ele é retirado) ocorrem de forma quase simultânea. Isso resulta em:

• Redução drástica no prazo de execução das fundações;

• Diminuição de custos indiretos de mobilização;

• Menor tempo de exposição da obra a riscos climáticos.

Controle Tecnológico e Monitoramento em Tempo Real

A segurança da fundação é garantida por um sistema de monitoramento informatizado instalado na cabine do operador. Durante todo o processo, sensores coletam dados precisos sobre:

• Profundidade da perfuração;

• Torque aplicado;

• Velocidade de rotação e extração;

• Pressão e volume de concreto injetado.

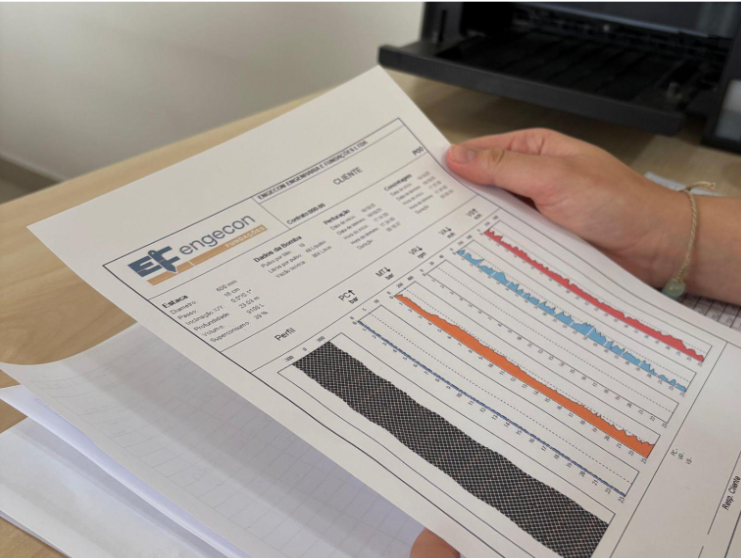

Nota Técnica: Esse controle digital gera um relatório individual para cada estaca (o “perfil de execução”), oferecendo total rastreabilidade e confiança para o engenheiro calculista e para o proprietário da obra.

Aplicação crescente em centros urbanos

Nos últimos anos, a estaca hélice contínua teve grande crescimento de uso em áreas

urbanas, devido à combinação de baixo impacto ambiental, melhor custo-benefício, alta

produtividade e monitoramento eletrônico completo. Esses fatores tornam o método

uma das soluções mais eficientes em fundações profundas.

Um ponto fundamental para o sucesso da execução é o acompanhamento técnico

especializado, desde a fase comercial até a conclusão da obra, envolvendo planejamento

executivo e supervisão por engenheiro civil com experiência em fundações.

Estrutura e diferenciais da Engecon

A Engecon conta com equipamentos próprios e equipe altamente qualificada para a

execução de estacas hélice contínua monitorada, garantindo eficiência, qualidade e

segurança em todas as etapas do processo.

A empresa oferece soluções técnicas e econômicas personalizadas para cada obra,

atendendo grandes indústrias como Petrobrás, Votorantim, Clariant, Suzano Papel e

Celulose, entre outras.

Além disso, dispõe de:

• Frota própria para logística e transporte
• Oficina própria de mecânica e usinagem
• Manutenção imediata com peças de reposição
• Serviço opcional de bombeamento próprio de concreto, garantindo maior

controle, agilidade e qualidade na concretagem

Equipamentos disponíveis

Hélice Segmentada Monitorada – Pequeno Porte

Equipamento compacto, ideal para locais com restrição de altura e espaço. Possui:

• Diâmetro até 500 mm
• Profundidade até 24 m
• Distância mínima de 40 cm da divisa

Indicado para áreas urbanas e obras de difícil acesso.

Hélice Contínua Monitorada – Médio Porte

Destaca-se pela produtividade e versatilidade:

• Peso entre 24 e 35 toneladas
• Sistemas SACI e Compugeo
• Excelente custo-benefício para obras de médio porte

Hélice Contínua Monitorada – Grande Porte

Indicada para obras de grande complexidade:

• Diâmetros até 1000 mm
• Profundidade até 31 m
• Peso entre 55 e 60 toneladas

Ideal para grandes edificações e infraestrutura pesada.
