ESTACA HÉLICE CONTíNUA
MONITORADA
A Engecon Fundações, empresa especializada em execução de estaca hélice contínua monitorada, atua no Estado de São Paulo há mais de 40 anos, com experiência anterior em outros tipos de fundação.
Estaca Hélice Contínua Monitorada: Garantia de boa qualidade
A execução de estaca hélice contínua em centros urbanos teve sua frequência aumentada nos últimos dez anos, devido à ausência de vibração à vizinhos, maior produtividade, melhor custo, com monitoramento informatizado de cada estaca. Com sensores de inclinação, rotação, torque, profundidade, velocidade e pressão, a estaca hélice contínua se destaca entre as soluções de fundação profunda.
Um fundamento na execução de estaca hélice contínua é o acompanhamento técnico desde a negociação até a conclusão do serviço, exigindo para tanto um executivo comercial para fechamento do contrato visando a viabilização da execução, e um engenheiro civil especializado em fundações para acompanhamento técnico.

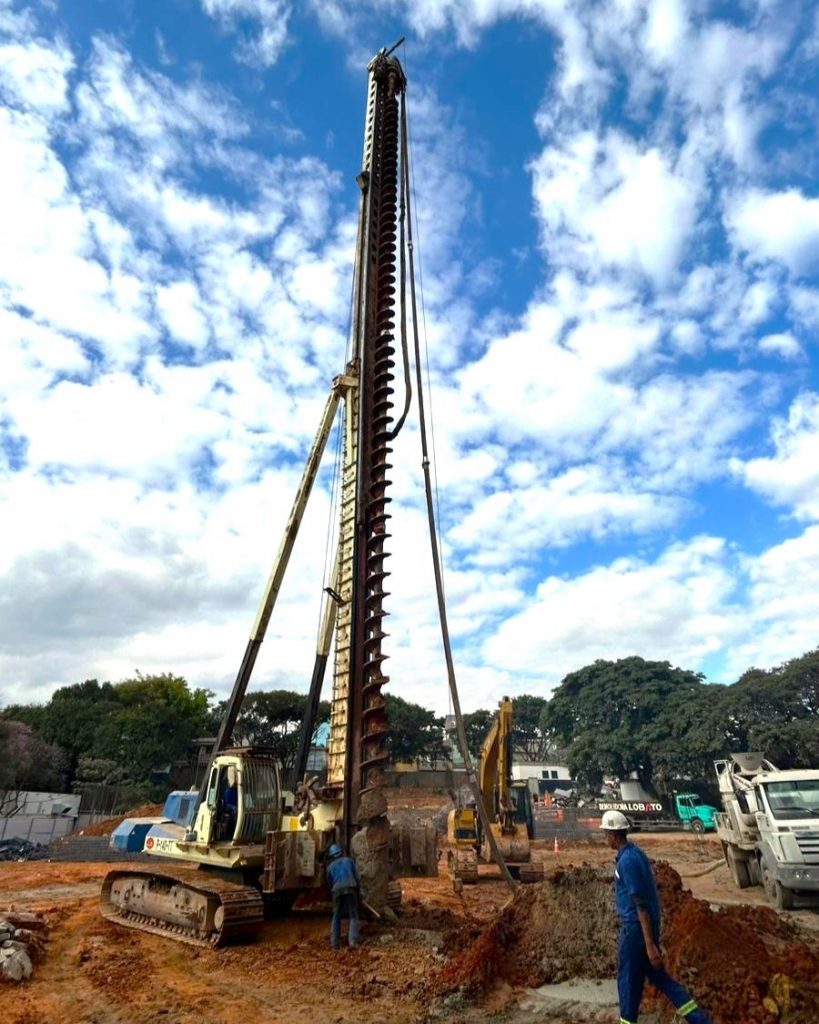

Processo executado mecanicamente por meio de trado contínuo ou segmentado, com injeção de concreto através da haste central interna do trado, executado simultaneamente com a sua retirada do solo.
Suas operações são monitoradas através de computador instalado, conectado aos sensores de perfuração, injeção de concreto, velocidade de rotação e outros sensores. Os resultados do monitoramento são gráficos que representam fielmente a execução de cada estaca.

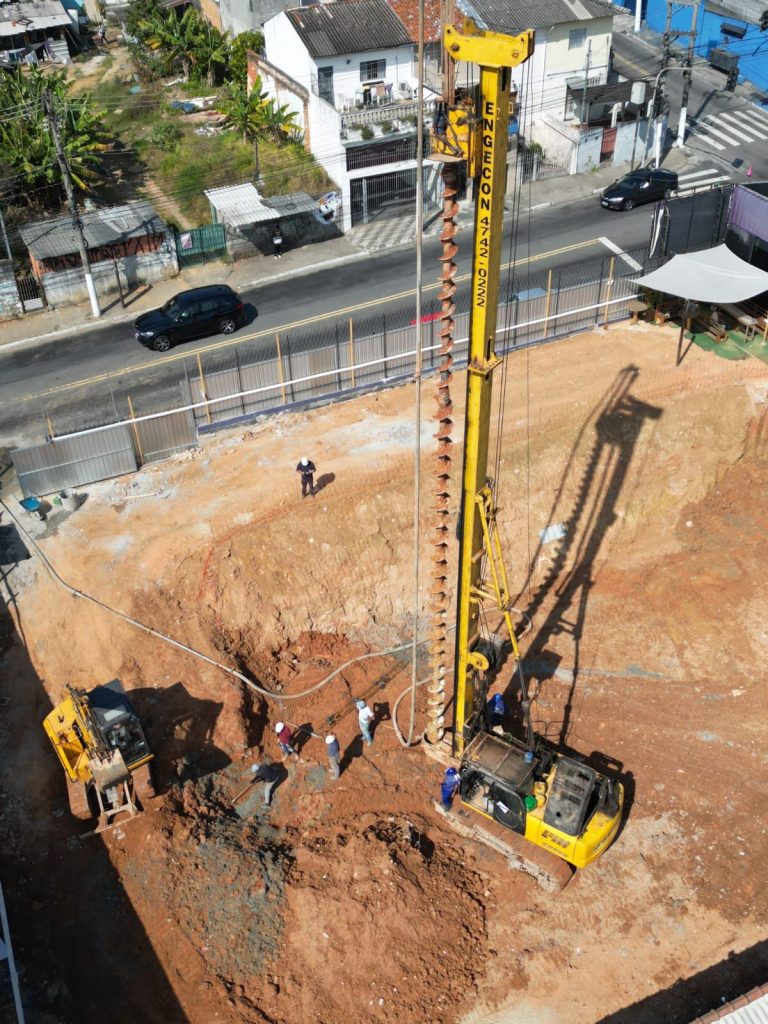

A Estaca Hélice Contínua Monitorada pode ser executada em terrenos, com existência de nível d’água e não emite vibrações para terrenos vizinhos. Sua produtividade é alta, com uma média de 20 estacas por dia, sendo finalizada na sua cota real de arrasamento.

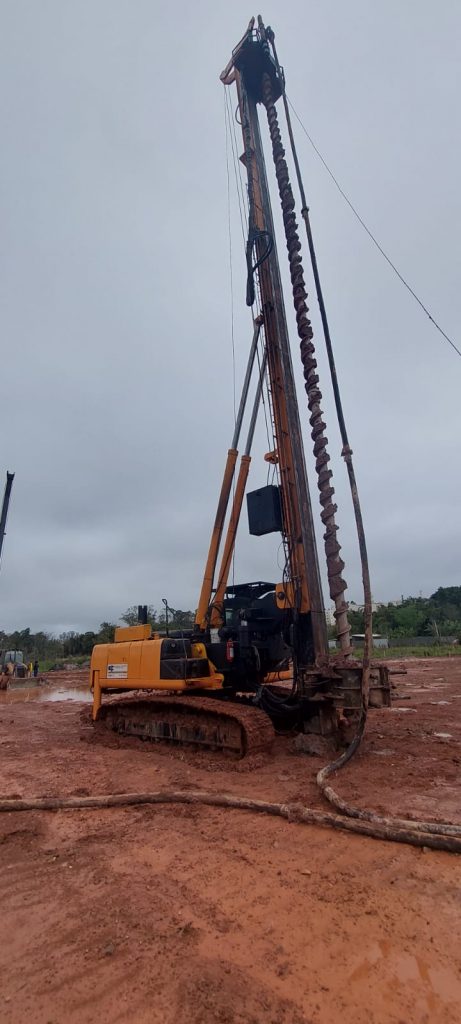

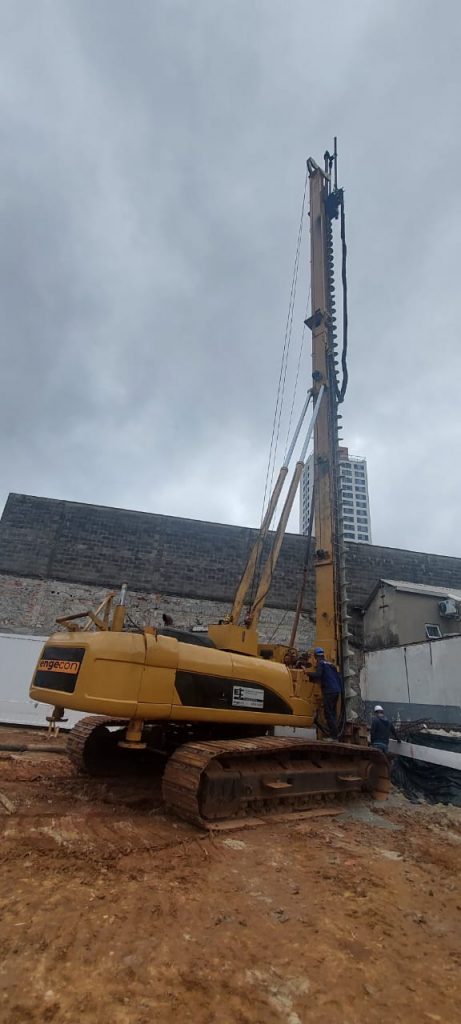

Sua locomoção é rápida, pois o equipamento é instalado sobre a estrutura de escavadeiras hidráulicas, sobre esteiras

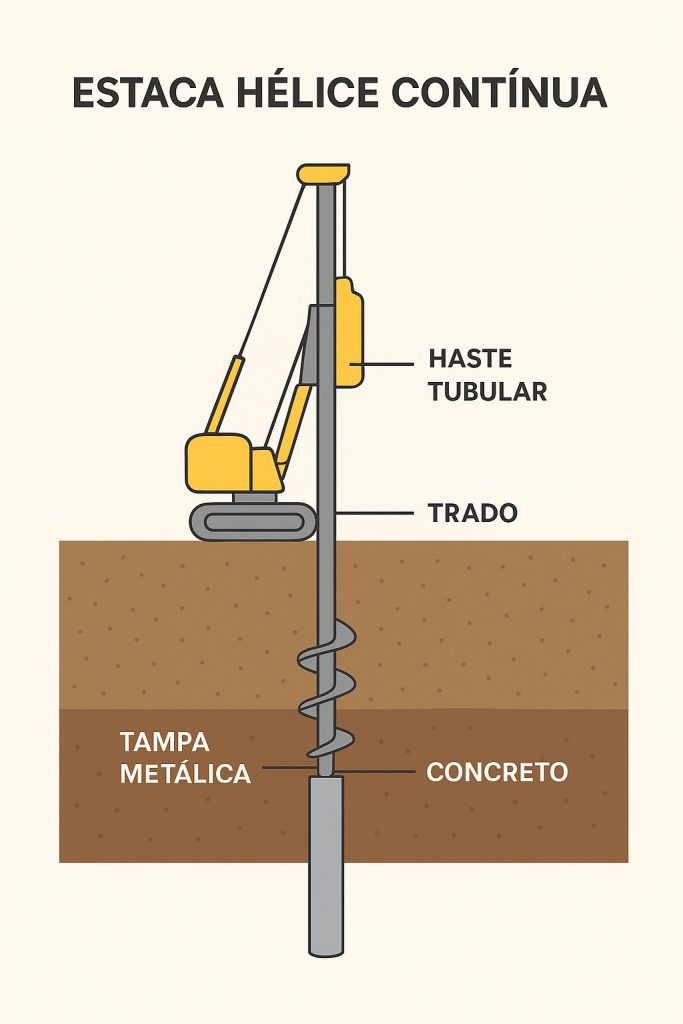

A Estaca Hélice Contínua chegou no Brasil da década de 90. É uma estaca executada através da perfuração do terreno, realizada por um equipamento composto por uma haste tubular envolta por um trado. Na face inferior do equipamento (trado + haste tubular), existe uma tampa metálica que evita a entrada de terra ou água na haste tubular enquanto o trado perfura o solo. Está tampa metálica é expulsa do equipamento assim que se inicia a concretagem.
Elas são executadas em solos em que a estaca necessita atingir profundidades onde exista lençóis freáticos, ela é feita após a sondagem do solo e os cálculos do engenheiro. A perfuração começa através do trado ajustado na perfuratriz, até que se atinja a profundidade desejada. O trado é vazado, para que o concreto usinado seja bombeado até a extremidade inferior, preenchendo conforme ela é retirada.
Os equipamentos com tecnologia de bordo, são quem permite o monitoramento contínuo a cada estaca produzida com registro em software e posterior impressão de relatórios, e gráficos com informações de inclinação de haste, profundidade de perfuração, pressão de injeção, vazão e consumo de concreto, desenho do provável perfil da estaca, torque e velocidade de rotação da hélice.
A Estaca Hélice Contínua é uma estaca de concreto moldada “in loco”, isto é com tubo vazado central, no terreno até a profundidade do projeto de fundações. Finalizada a perfuração, o concreto é lançado através do tubo metálico, simultaneamente com a retirada do trado.
A execução desta estaca permite maior agilidade na conclusão do estaqueamento, a principal característica é o monitoramento eletrônico , que monitora o controle de profundidade, a velocidade de rotação e de descida , torque entre outros, também a ausência de vibrações no solo.
Solicite agora um orçamento e conte com a experiência da Engecon
Vantagens da Estaca Hélice Contínua
Ausência de vibrações
Ela é indicada em áreas críticas como centros urbanos, construções não confiáveis em sua estrutura.
Baixo Nível de Ruído
Por ser silenciosa abaixo de 80 decibéis. Essas estacas são utilizadas em áreas onde o barulho é indesejável: escolas, hospitais, áreas residenciais etc.
Alta versatilidade
O mesmo equipamento pode executar estacas com capacidade de cargas diferentes em diâmetros de 25 cm a 40 cm.
Monitoramento eletrônico de profundidade
Monitorando o controle de profundidade, a velocidade de rotação e de descida, torque, entre outros.
Dicas
- O FCK para o concreto bombeável depende das especificações do projeto;
- Abatimento superior a 200 mm;
- Agregado principal: brita 0;
- Concretagem sob pressão;
- Não colocar estaca próxima a outra recentemente concluída;
- Recomenda-se que só se execute uma estaca quando todas, num raio mínimo de 5 diâmetros, já tenham sido concretadas há pelo menos 1 dia;
- Indicadas para regiões e áreas densamente ocupadas, por seu ruído ser baixo;
- Excelente para construção em terrenos com camadas resistentes
- Maior velocidade em comparação com o sistema convencional;
- Mais economia no custo total, uma vez que a grande produtividade diária resulta em preço menor do metro escavado;
- Maior segurança na realização da obra, pois o concreto é bombeado para o interior da perfuração ao mesmo tempo em que se retira a hélice, evitando o desmoronamento das paredes de perfuração.
Características dos equipamentos
Características das estacas hélice contínua
Nossos Equipamentos
Nossos Equipamentos

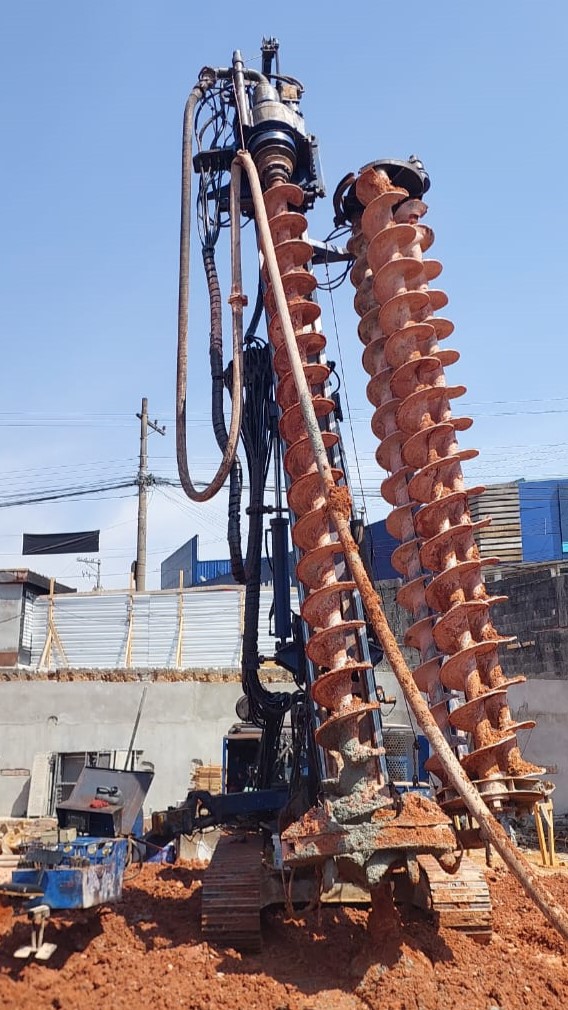

Estaca Hélice Segmentada Monitorada de pequeno porte
A máquina de fundação Hélice Segmentada, é um equipamento de pequeno porte para execução de estacas hélice contínua monitorada. Com diâmetro máximo de 500 mm, profundidade de até 24 m e trado segmentado, oferece flexibilidade em locais com restrições de altura. Possui distância mínima do eixo até a divisa de 40 cm, ideal para obras em espaços reduzidos. Compacta e versátil, é indicada para fundações profundas em áreas urbanas e de difícil acesso
Estaca Hélice Contínua Monitorada de médio porte
As máquinas de fundação hélice contínua de médio porte, se destacam pela produtividade, versatilidade e precisão.
Com sistemas SACI e Compugéo, garantem controle total da perfuração e concretagem.
O trado contínuo proporciona alto rendimento, enquanto o peso entre 24 e 35 toneladas assegura estabilidade e baixo nível de vibração.
Fáceis de transportar e com ótimo custo-benefício, são ideais para obras de médio porte que exigem potência e eficiência.
Estaca Hélice Contínua Monitorada de Grande porte
As máquinas de fundação hélice contínua de grande porte, são indicadas para obras que exigem alta potência e profundidade.
Com diâmetros de até 1000 mm e profundidade máxima de 31 m, garantem precisão e desempenho com o sistema Compugéo e trado contínuo.
Pesando entre 55 e 60 toneladas, oferecem estabilidade, força e produtividade, ideais para grandes obras de infraestrutura e edificações de grande porte.
